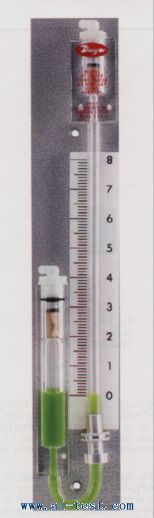

圖-1 1227型雙量程

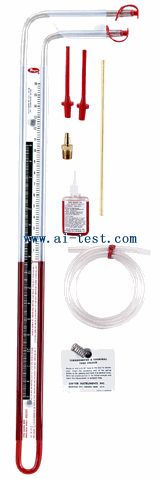

標準附件

不用壓力計時使用的兩個帶止動器的塑料塞子。兩個將壓力計固定在金屬表面上的磁力夾。可彎曲的紅色乙烯樹酯塑

料導管連接。黃銅末端導管，直徑1/4"，長度8"。一個末端導管支撐。黃銅適配器，1/8"螺紋管接塑料導管。一根

41/2英尺聚乙烯塑料導管。一瓶3/4盎司.826 sp. gr.紅色計量油。乙烯樹酯攜帶箱。

圖-2

將1227系列壓力計作為普通U形管壓力計，用右管測量高量程壓力；或作為傾斜式壓力計（如圖所示）用底管測量低量

程壓力。只需將壓力計傾斜，直到流體液位讀數為零。無需水準儀。磁力夾可將壓力計固定在鋼管道表面。

1227系列壓力計

圖1所示的壓力計是我們已知的最靈活、性能價格比最優的壓力計。專為現場安裝和服務人員設計。這種牢固、清晰的

壓力計可以在兩種量程中提供信號和直接讀數。作為U形管壓力計，它的讀數可以在0到16"水柱之間；作為傾斜壓力

計，它的讀數可在-.20到0，到2.6"水柱之間。1227M（公制）型作為U形管壓力計可測0 - 400mm水柱，作為傾斜式壓

力計可測-5~0~70mm水柱。使用說明直接印在刻度尺上。

指示管 - 清晰、.400" O.D.、牢固、防碎丁酸酯。壓力連接端彎曲，以便在作為傾斜壓力計時提供過壓保護。另提供

一根41/2' ′ 3/8" 聚乙烯管作為壓力源連接。

刻度尺 - 牢固的白色高強度苯乙烯材質，21"長。可作精確的零點調整。

刻度 - 高量程部分1"一個主要刻度，.2"一個小刻度；低量程部分.02"一個刻度（對公制單位的型號而言：高量程部

分50mm一個主要刻度，10mm一個小刻度；低量程部分1mm一個刻度）。絲印白底黑字刻度，易于辨認。丙烯酯涂層保護

刻度。
