| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 美國DWYER | 防爆型波登管式壓力開關 | A3130362 | 洽詢 | 洽詢 |
產品特點

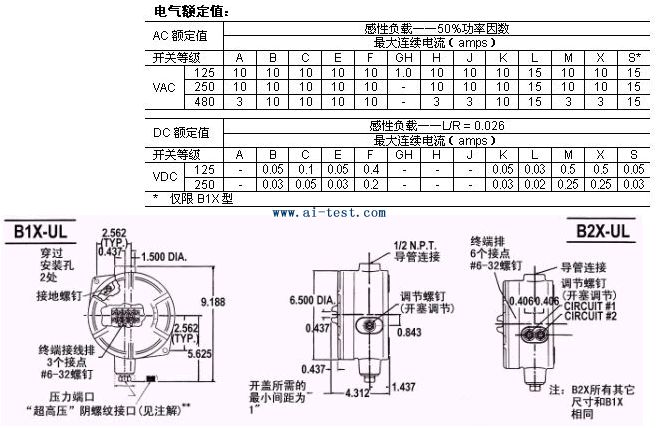

電氣特性： 所有型號配有 UL 認證單刀雙擲微動開關元件。
電氣連接： 通過帶蓋的接線端子排上的接線螺釘接線，導線穿過 1/2" NPT (B1X) 和 3/4" NPT(B2X) 導管接口。
壓力連接： 除非另外注明 ** ，否則是 1/4" NPT 內螺紋。耐壓值在 8,000 PSI 以上的型號帶有 " 超高壓 " 陰螺
紋開口 1/4" O.D. tube 管連接 .
調節說明
順時針旋轉調節螺釘可調至較低的動作點（開關設定點）。
可選變體
1/2" FNPT 壓力連接。在訂貨型號后加 -P2 。
只有 B1X 型可選氣密開關元件（無 UL 或 CSA 認證）。如需選用，在開關型號前加 "H" ，將標準電氣開關改成 -AA
或 -HH 。如： HB1X-AA12 ， HB1X-HH12 。
這些開關元件可選 UL 認證。如需選用，在開關型號中加入認證代碼。如： B1X-A12-UL
接線代碼－壓力
Circuit#1:共用－紫 ； 常開－藍 ； 常閉－紅
Circuit#2：共用－棕 ； 常閉－橙 ； 常開－黃
電氣連接： 通過帶蓋的接線端子排上的接線螺釘接線，導線穿過 1/2" NPT (B1X) 和 3/4" NPT(B2X) 導管接口。
壓力連接： 除非另外注明 ** ，否則是 1/4" NPT 內螺紋。耐壓值在 8,000 PSI 以上的型號帶有 " 超高壓 " 陰螺
紋開口 1/4" O.D. tube 管連接 .
調節說明
順時針旋轉調節螺釘可調至較低的動作點（開關設定點）。
可選變體
1/2" FNPT 壓力連接。在訂貨型號后加 -P2 。
只有 B1X 型可選氣密開關元件（無 UL 或 CSA 認證）。如需選用，在開關型號前加 "H" ，將標準電氣開關改成 -AA
或 -HH 。如： HB1X-AA12 ， HB1X-HH12 。
這些開關元件可選 UL 認證。如需選用，在開關型號中加入認證代碼。如： B1X-A12-UL
接線代碼－壓力
Circuit#1:共用－紫 ； 常開－藍 ； 常閉－紅
Circuit#2：共用－棕 ； 常閉－橙 ； 常開－黃
技術指標
壓力開關－表中所列出的數值單位為 PSI
|
耐壓 （測試） |
可調范圍 |
近似動作值 （回差） |
接液材質 |
型號 | ||||
|
降壓 |
升壓 | |||||||
|
Min. |
Max. |
Min. |
Max. |
|||||
|
1800 |
50 |
1180 |
70 |
1200 |
10-20 |
黃銅 |
A3130362 |
A3130368 |
|
1800 |
50 |
1173 |
77 |
1200 |
11-27 |
316 |
A3130363 |
A3130369 |
|
4800 |
160 |
1961 |
199 |
2000 |
16-39 |
316 |
A3130364 |
A3130370 |
|
4800 |
160 |
2170 |
190 |
2200 |
15-30 |
黃銅 |
A3130365 |
A3130371 |
|
7200 |
240 |
3115 |
325 |
3200 |
40-85 |
316 |
A3130366 |
A3130372 |
|
**18000 |
600 |
6650 |
1150 |
7200 |
275-550 |
316 |
A3130367 |
A3130373 |
|
大致發貨重量：lbs |
8.5 |
8.5 | ||||||
|
*黃銅代表熒光銅管帶SAE 88黃銅插座 | ||||||||
測量特性
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A3130362 | 防爆型波登管式壓力開關：單設定點；耐壓 （測試）: 1800；可調范圍降壓Min:50、Max：1180；升壓Min：70、Max：1200；近似動作值 （回差）：10-20；接液材質：黃銅；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130363 | 防爆型波登管式壓力開關：單設定點；耐壓 （測試）: 1800；可調范圍降壓Min:50、Max：1173；升壓Min：77、Max：1200；近似動作值 （回差）：11-27；接液材質：316；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130364 | 防爆型波登管式壓力開關：單設定點；耐壓 （測試）: 4800；可調范圍降壓Min:160、Max：1961；升壓Min：199、Max：2000；近似動作值 （回差）：16-39；接液材質：316；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130365 | 防爆型波登管式壓力開關：單設定點；耐壓 （測試）: 4800；可調范圍降壓Min:160、Max：2170；升壓Min：190、Max：2200；近似動作值 （回差）：15-30；接液材質：黃銅；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130366 | 防爆型波登管式壓力開關：單設定點；耐壓 （測試）: 7200；可調范圍降壓Min:240、Max：3115；升壓Min：325、Max：3200；近似動作值 （回差）：40-85；接液材質：316；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130367 | 防爆型波登管式壓力開關：單設定點；耐壓 （測試）: **18000；可調范圍降壓Min:600Max：6650；升壓Min：1150、Max：7200；近似動作值 （回差）：275-550；接液材質：316；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130368 | 防爆型波登管式壓力開關：雙控制點；其他參數和A3130362一樣，；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130369 | 防爆型波登管式壓力開關：雙控制點；其他參數和A3130363一樣，；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130370 | 防爆型波登管式壓力開關：雙控制點；其他參數和A3130364一樣，；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130371 | 防爆型波登管式壓力開關：雙控制點；其他參數和A3130365一樣，；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130372 | 防爆型波登管式壓力開關：雙控制點；其他參數和A3130366一樣，；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 | |
| A3130373 | 防爆型波登管式壓力開關：雙控制點；其他參數和A3130367一樣，；品牌：美國DWYER | 1 | 洽詢 | 洽詢 | 備注 |
